Karo Makinasi

Otomatik Vakumlu Karo Makinasi - Automatic Tile Machine With Vacuum Unit

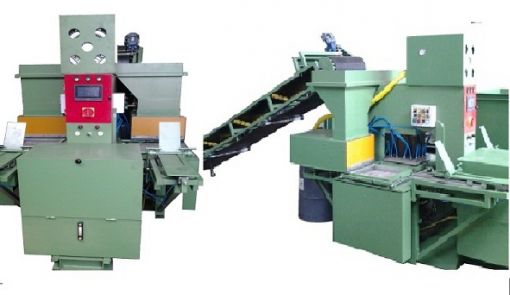

 IMSKM200 Otomatik Karo Makinasi

Tüm Elektrik sistemi Karo makinasi üzerine monte edilmiştir. Karo Makinasinda tüm kalıpların giriş-çıkış, vibrasyon, harç doldurma-düzeltme, preslenen malzemenin kalıptan çıkartılması tek düğme ile otomatik olarak yapılmaktadır. ( Karo Makinasinda PLC sistemi kullanılmaktadır ). 30x30 cm (2 adet) ve 40x40 cm (2 adet) örnek model Karo makinasi ile birlikte ücretsiz verilmektedir.

  Karo Makinasinin ebatları 240x200x200 cm. Karo Makinasinin yaklaşık olarak ağırlığı 3250kg. Makina Kapasitesi Vakumlu 40x40cm karoda 275m2 dir.  Toplam hidrolik basınç gücü 200 tondur. Ana Motor gücü 10 HP dir. Imal edilen karolar kalıptan 2 HP lik motor vasıtası ile çıkartılır. Karo imalatında kullanılan maddelerin karıştırılması 0.75 HP motor ile gerçekleştirilir. Karo Makinasi Yağ deposu 125 lt. dir.  Tüm Elektrik malzemelerinde Siemens veya Telemecanique kullanılmaktadır.

Karo, Çini makinasindan çıkan ürünler 1-2 gün bekletilip kurutulduktan sonra, karo cila makinasi ile kalibre ve cila islemi yapilir.

All electrical systems are on the machine. This machine does the all moduls input-output, vibration, machines pressure and ejecting the moduls from the machine automaticly by pressing only one button. (This machine uses PLC system and LCD Touchable Screen). 30x30 cm 2 units and 40x40 cm (Pressing by Single Mould) 2 units sample moduls come along with the machine for free.

  • Tile Machine size 240x200x200 cm.

  • Tile Machine approximate weight 3250 kg.This machine can produces 275m2 40x40cm single layer tile in a standart daily working time. (8 HR.) Total machine hydrolic pressure is 200 tons.

  • Tile Machine main motor has 10 hp. Press tile moduls are load and ejected by 5. 5 hp motor. The poured material to produce tiles , are vibrated by a 0.75 Hp motor. Machine has 100 lt oil depot . All electrical systems used Siemens, Telemecanique.

  • IMSKM200

    LCD (Touchable Screen) Operator Panel

    Makine gövdesi çelik konstrüksiyon

    Machine body is steel construction

    Hidrolik ve elektrik donanım ünitesi

    Hydraulic and electrical equipment unit

    Silindir ; Çelik Boru

    Cylinder; Steel Pipe

    Piston ; pik döküm

    Piston; cast iron

    Baskı ; Otomatik yada manuel

    Auto Or Manuel Pressure

    Otomatik yada manuel taş çıkarıcı

    Automatic or manual stone extractor

    Ayarlanır vibrasyon

    Set vibration

    Çalışma basıncı ; 175 bar 150,000 kg

    Working pressure, 175 bar 150,000 kg

    Yağ tankı 100 lt

    Oil Depot 100 lt

    Hidrolik baskı motoru ; 10 HP

    Hydraulic pressure engine, 10 HP

    Hidrolik çıkarıcı motoru 5 HP

    Hydraulic extractor engine 5 HP

    Vibrasyon motoru ; 0,75 kw 2800 RPM

    Vibration motor; 0,75 kw 2800 RPM

    Hidrolik baskı pompası SALAMI - BOSCH  22 lt / dk

    Hydraulic pressure pump of SALAM - BOSCH 22 lt / min

    işletme gerilimi ; 380 V

    operating voltage, 380 V

    Kumanda gerilimi ; 24 V

    Control voltage to 24 V

    Kalıp saçları ;kauçuk

    Mold plates, rubber

    Üretim alanı ; yer karosu, trotuar, dış cephe kaplama, desenli çini, duvar

    Production area; floor tiles, trotuar, out side, cement tile, wall

    Üretim ; 300 x 300 mm yer karosu 180 adet / saat

    Production; 300 x 300 mm floor tiles and 180 pieces / hour

    Üretim ; 400 x 400 mm yer karosu 180 adet / saat

    Production; 400 x 400 mm floor tiles and 180 pieces / hour

    Makine boyutları ; 2000x2400x2200

    Machine dimensions; 2000x2400x2200

    Ağırlık takribi ; 3250 kg

    Weight approximately, 3250 kg

    Harç Doldurma ve Düzeltme Bunkerli

    Filling mortars and Correction

    PLC Tek Düğme ile Otomasyon

    One-Button Automation with PLC

    1 YIL GARANTI

    1 YIL WARRANTY
